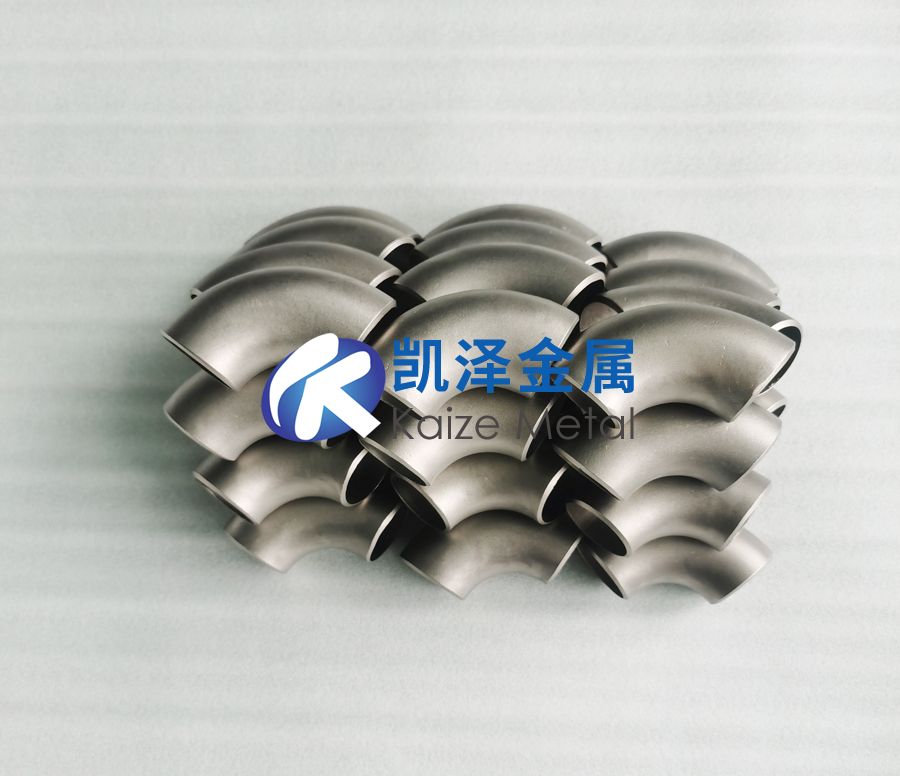

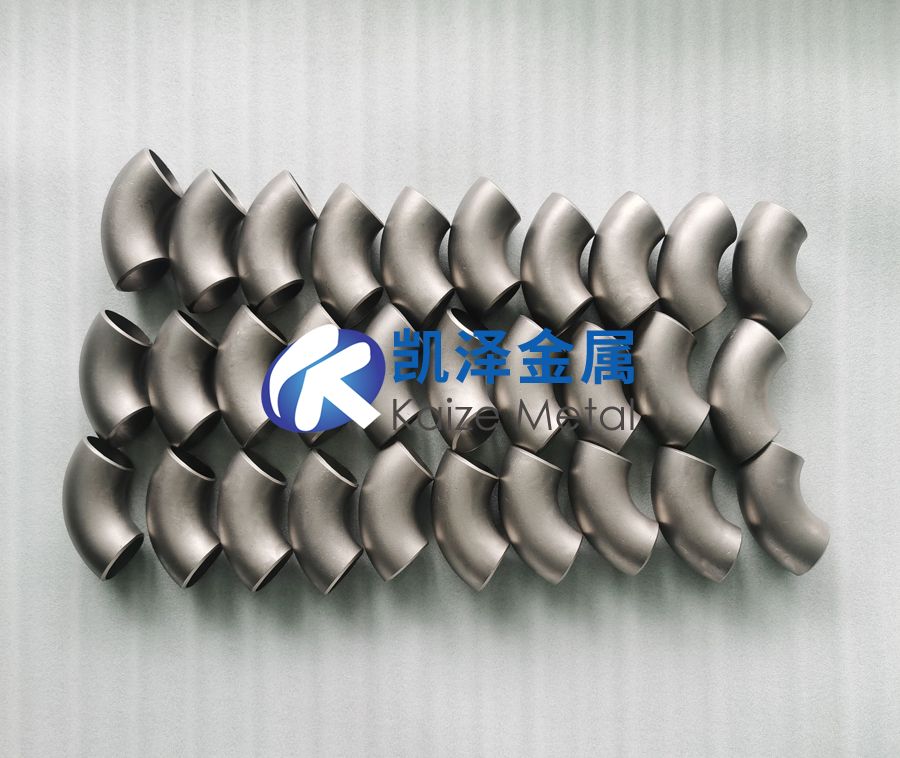

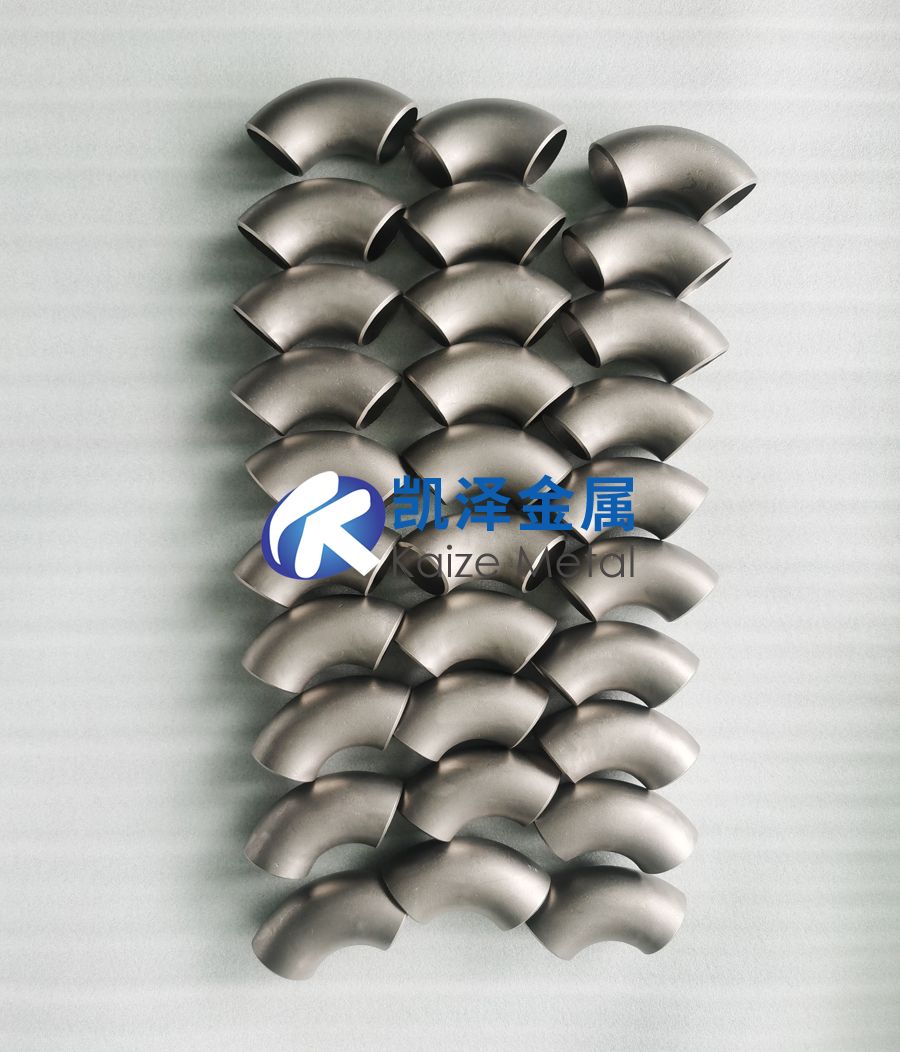

一、石油與天然氣用鈦管件的定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以鈦或鈦合金制成的管道連接件（法蘭、彎頭、三通等），專用于油氣開采、輸送中的高壓、高腐蝕（H?S、CO?、Cl?）及極端溫度環境 |
| 材質類型 | - 工業純鈦：Gr2（通用耐蝕）、Gr7（Ti-0.2Pd，耐還原性介質） |
| - 鈦合金：Ti-3Al-2.5V（抗沖刷）、Ti-6Al-4V ELI（超低溫韌性）、Ti-15Mo（耐縫隙腐蝕） |
| 性能特點 | ① 抗硫化物應力腐蝕（NACE MR0175認證） |
| ② 耐高壓（爆破壓力≥100MPa） |
| ③ 輕量化（密度4.5g/cm3，比鋼輕40%） |
| ④ 長壽命（服役周期＞25年，免維護） |
| 執行標準 | - 國際：API 6A（井口設備）、ASTM B363（鈦鍛件） |
| - 國內：GB/T 2965（鈦及鈦合金管材） |
| - 行業：ISO 15156-3（酸性環境材料規范） |
二、鈦管件關鍵性能參數對比（與其他油氣材料）
| 性能指標 | 鈦管件（Gr7） | 雙相不銹鋼（2507） | 鎳基合金（Inconel 625） | 碳鋼（L80） |
| 耐H?S腐蝕（分壓≥0.1MPa） | 無裂紋（NACE A級） | 臨界應力≥150MPa | 臨界應力≥200MPa | 完全失效 |
| 耐Cl?腐蝕（3.5% NaCl） | 0.001 mm/a | 0.1 mm/a（點蝕） | 0.05 mm/a | 0.5 mm/a（穿孔） |
| 抗拉強度 (MPa) | 345-550 | 800-1000 | 830-1030 | 550-655 |
| 成本系數（以鈦為1） | 1 | 0.6 | 3.5 | 0.2 |
三、鈦管件制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 鍛造成型 | 多向等溫鍛造（溫度900-950℃，應變速率0.01-0.1/s） | 晶粒度≤ASTM 7級，力學性能各向異性≤5% |
| 精密加工 | 五軸數控機床（硬質合金刀具） | 尺寸精度IT7級，表面粗糙度Ra≤1.6μm |
| 表面處理 | 微弧氧化（電壓450V，電解液含磷酸鹽） | 生成50-80μm陶瓷層，耐沖蝕壽命延長5倍 |
| 焊接技術 | 真空電子束焊（真空度≤5×10?3Pa，線能量≤60J/mm） | 焊縫強度系數≥0.95，熱影響區≤2mm |
| 無損檢測 | 相控陣超聲波（PAUT）+ 工業CT掃描 | 缺陷檢測分辨率≤0.5mm，符合API 6A標準 |
四、典型應用場景與技術需求
| 應用場景 | 功能需求 | 技術規格 | 推薦產品 |
| 酸性油氣井 | 抗H?S+CO?腐蝕（分壓＞0.1MPa） | NACE MR0175 A級認證，設計壽命30年 | Ti-0.2Pd法蘭（API 6A） |
| 海底管道 | 耐30MPa靜水壓+Cl?腐蝕 | 壁厚≥15mm，疲勞壽命＞10?次循環 | Ti-3Al-2.5V彎頭（DNVGL認證） |
| LNG低溫管路 | 超低溫韌性（-196℃ AKV≥25J） | 延伸率≥15%，無低溫脆裂 | Ti-6Al-4V ELI三通 |
| 高溫蒸汽注入 | 耐350℃/25MPa蒸汽氧化 | 氧化增重＜1mg/cm2（1000h） | Ti-6242S異徑管 |
| 頁巖氣開采 | 抗壓裂液腐蝕（pH 2-12，含Cl?） | 腐蝕速率≤0.02mm/a | Gr2鈦合金套管接頭 |
五、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 超深井開發 | 抗200℃/150MPa極端環境 | Ti-Mo-Zr合金（Mo≥20%） | 服役深度延伸至10,000m |
| 智能管件 | 腐蝕狀態實時監測（無線傳感） | 嵌入式光纖傳感器+AI數據分析 | 維護成本降低50% |
| 增材制造 | 復雜結構管件一體化成型（如內流道優化） | 電子束熔絲沉積（WAAM）技術 | 生產周期縮短60% |
| 綠色制造 | 鈦管件循環再生（回收率＞95%） | 氫化脫氫（HDH）+真空熔煉再生工藝 | 碳排放減少70% |
| 經濟型鈦合金 | 降低原料成本（現為鋼的8-10倍） | 低品位鈦礦直接電解還原技術（FFC法） | 成本降至鋼的3-5倍 |
六、選購指南及技巧
| 選購維度 | 技術要點 | 推薦策略 |
| 工況適配 | - 酸性環境：選Ti-0.2Pd | 根據介質（H?S/CO?/Cl?濃度）選擇材質 |
| - 深海高壓：選Ti-3Al-2.5V |
| 認證合規 | 需API 6A/ISO 15156認證+NACE MR0175報告 | 要求供應商提供第三方腐蝕試驗數據 |
| 加工精度 | 法蘭密封面粗糙度Ra≤0.8μm（ISO 4287） | 選擇數控磨床+拋光工藝 |
| 成本優化 | 批量采購（＞50件）采用近凈成型工藝 | 減少機加工余量，材料利用率提升至85% |
| 售后服務 | 提供管件壽命預測與修復方案 | 優先選擇具備油氣田服務經驗的供應商 |
總結
石油與天然氣用鈦管件以耐極端腐蝕、輕量化設計、長壽命免維護為核心競爭力，在酸性油氣井、海底管道等場景逐步替代傳統材料。未來通過合金創新、智能監測及綠色循環技術，鈦管件將推動油氣行業向高效、低碳、高可靠性方向發展。
選型建議：根據井下/海底環境嚴苛程度選擇適配材質（如Gr7抗硫、Ti-3Al-2.5V抗沖刷），嚴格核查API/NACE認證，并采用全生命周期成本（LCC）模型評估經濟性優勢。
